“CG1-30A、CG1-100A”精密型小車式氣切割機是華威公司的主要產品之一。該機器內部結構設計合理；外表美觀大方。在聽取了用戶的建議，經過多方技術研討，對產品進行多項技術革新和工藝改良。本機采用了新型材料，對零件加工工藝的嚴格要求從而使機器的可操作性和耐用性、隔熱能力都得到了很大的提高。本機型調速系統采用集成電路，行走穩定;裝有快速開關，大大提高了工效。軌道經機械加工，直線度好，不易變形。適用于造船、石油、冶金、金屬結構等工廠。

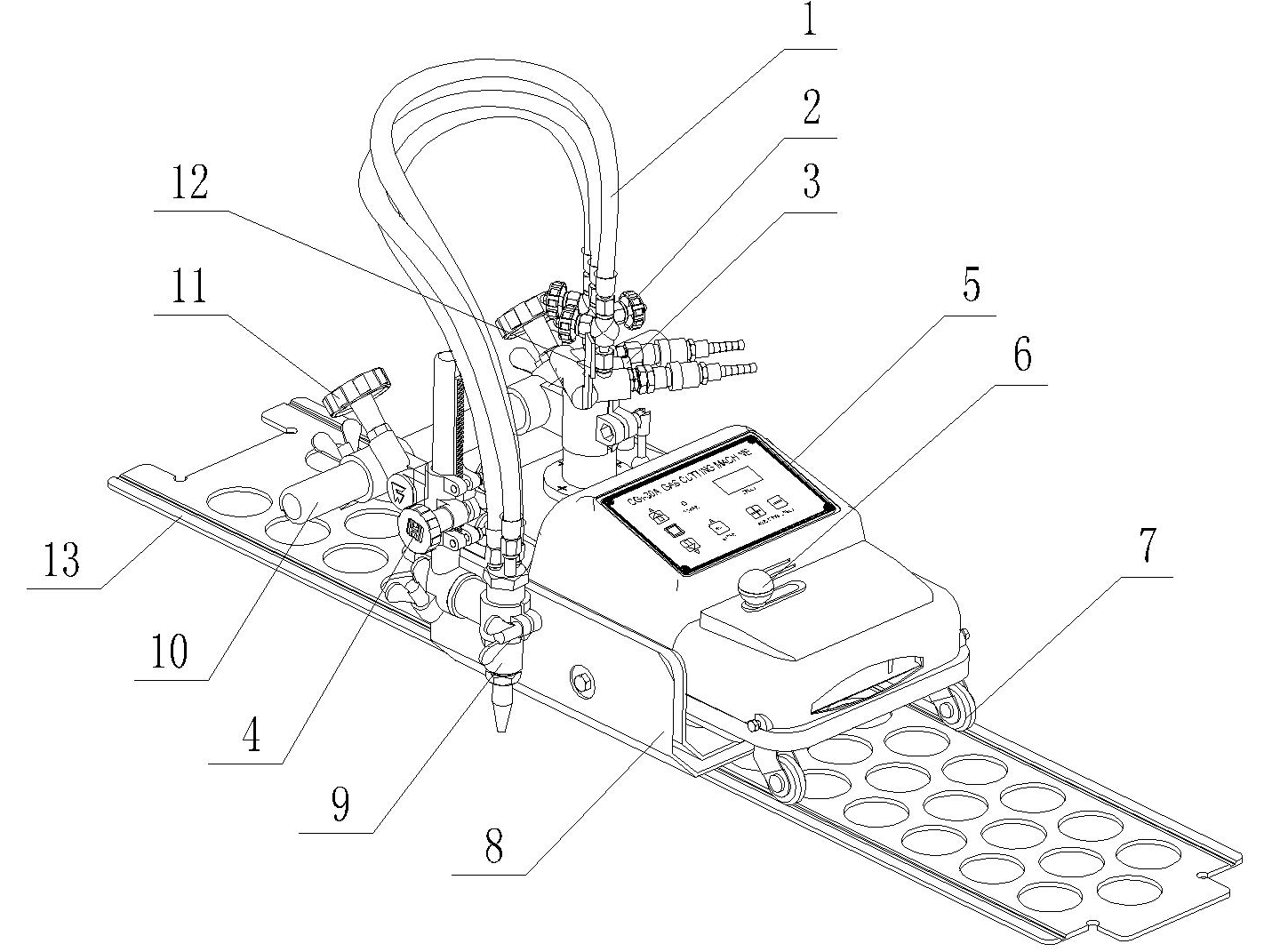

1.軟管：在氣體分配器和割炬之間連接，三條 8. 隔熱板：阻礙熱量向機器內部擴散。
氣管分別用于燃氣；預熱氧；切割氧。 9. 割炬體
2. 氣體兩通閥：調節氣體流量大小。 10.橫移齒條
3. 氣體分配器： 11.橫移手輪：通過調節該手論，調節割炬
4. 小手輪：通過調節該手論，調節 在橫移桿上水平的距離
割炬垂直上下的距離。 12.快速開關手柄：手柄分三檔開關, 分別
5.主機 為關閉、預熱和切割。處在關閉位置時
6. 離合手柄 將關閉所有氣體。
7. 萬向輪 13.導軌:機器軌道有凸輪或凹輪兩種形式。
技術規格
|
型號 項目 |
CG1-30A |
CG1-100A |
|
1.總重量 |
18.5kg |
23kg |
|
2.割炬數 |
1組 |
2組 |
|
3.坡口角度 |
0-45°（I、V） |
0-45°（I、V、Y） |
|
4.裝置尺寸 |
470×230×250mm |
|
|
5.調速控制 |
集成電路 |
|
|
6.電源電壓 |
AC220V/50Hz |
|
|
7.切割速度 |
50～750mm/min |
|
|
8.切割厚度 |
6-100mm |
|
|
9.切割圓直徑 |
ø200-ø2000mm |
|
|
10.適用割嘴 |
1）G02 （乙炔） |
|
|
2）G03 （丙烷） |
||
|
11.電機 |
直流 110V 0.5A 30W 轉速3600-4600r/min |
|
裝箱單
將裝置小心地從包裝箱中取出。首先，檢查各部件以確認其完整無缺。
l 下列為CG1-30A標準單割炬配置零部件清單。
|
1.主機 |
1臺 |
|
|
2.割炬氣路總成 |
1套 |
|
|
3.割嘴（根據用戶需求任選一種） |
1）G02：（乙炔） |
各3只 |
|
2）G03：（丙烷） |
||
|
4.氧、乙炔快速進氣接頭 |
2付 |
|
|
5.移動總成 |
1套（包括左右、上下移動總成） |
|
|
6.電源線 |
1根 |
|
|
7.割炬夾持器總成 |
1套 |
|
|
8.割圓總成 |
1套 |
|
|
9.導軌（凸輪或凹輪任選一種） |
1條 |
|
|
10.說明書,合格證 |
各1份 |
|
l 下列為CG1-100A標準雙割炬配置零部件清單。
|
1.主機 |
1臺 |
|
|
2.割炬氣路總成 |
2套 |
|
|
3.割嘴（根據用戶需求任選一種） |
1）G02：（乙炔） |
各6只 |
|
2）G03：（丙烷） |
||
|
4.氧、乙炔快速進氣接頭 |
2付 |
|
|
5.移動總成 |
2套（包括左右、上下移動總成） |
|
|
6.電源線 |
1根 |
|
|
7.割炬夾持器總成 |
2套 |
|
|
8.割圓總成 |
1套 |
|
|
9.重錘 |
1只 |
|
|
9.導軌（凸輪或凹輪任選一種） |
1條 |
|
|
10.說明書,合格證 |
各1份 |
|
